全套来了,CAD如何快速绘制建筑平面图


如何用CAD快速绘制建筑平面图(上)

  1. 楼梯绘制

快速方法:采用矩阵命令绘制梯段,采用矩形及偏移命令绘制梯井及栏杆线,采用多线段命令绘制楼梯上下指示线。

梯段是等距离梯线组成,采用矩阵命令再简单不过。

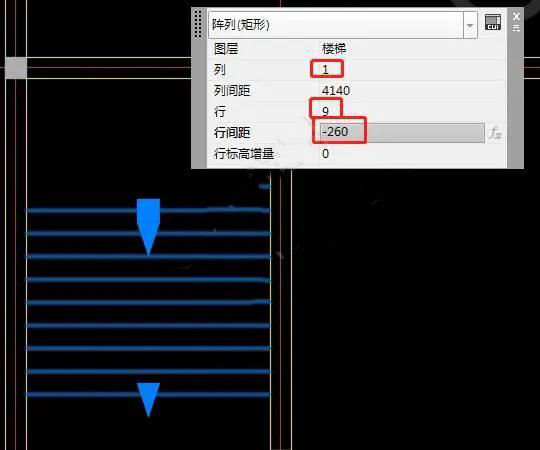

将楼梯图层置为当前,在楼梯间绘制一条直线,命令行输入array矩阵命令,或通过菜单栏调出矩阵命令,即修改中的阵列-矩形阵列。选中直线,输入r(即选择矩形阵列),2018CAD会自动会生成一个默认的阵列,双击阵列直线,会出现阵列编辑窗口,输入列1行9,间距-260,即完成楼梯绘制。其中间距为正值是阵列在直线上方,负值为下方。

注:其他版本CAD有的会在选中对象会直接跳出阵列编辑窗口,同样修改即可,只是软件版本不同会出现命令表现不同。但基本一样。



命令行输入矩形命令rec绘制一个220X2380的矩形,输入偏移命令o(即offset,未修改过快捷键时命令为o),向内偏移60。

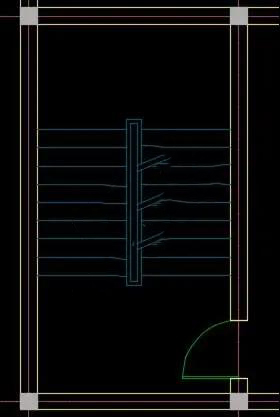

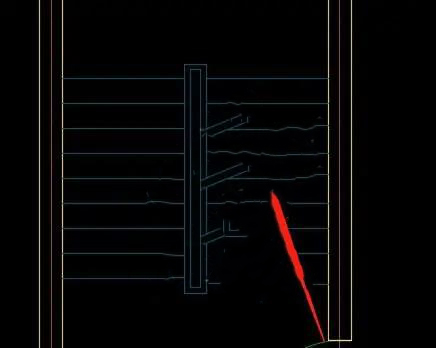

梯段是经矩阵生成的,后续进行剪切操作,需爆开。输入x(即爆开命令explode)。将梯井复制到梯段中间,将多于线条剪切掉。采用直线l绘制折断线。

命令行输入多线段命令pl,绘制楼梯上下指示线,并在末端,输入w,输入50(箭头起段宽度),单击,拉伸即得箭头。

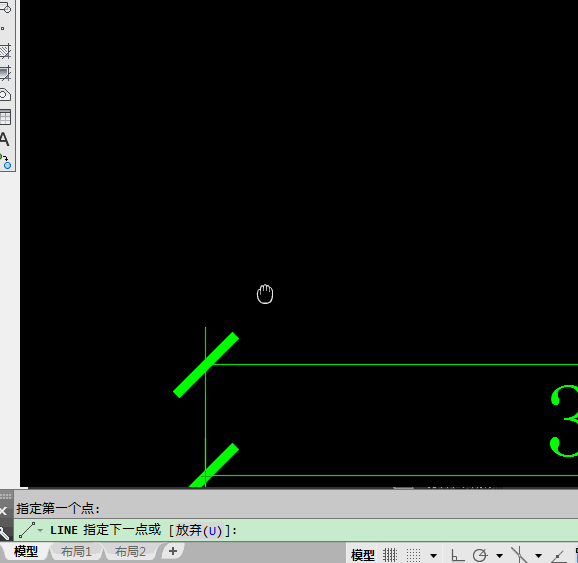

动图演示:

图片 图片

  1. 散水、台阶绘制

命令行输入矩形命令rec,将建筑外墙框起,输入偏移命令o,将矩形向外偏移600,,即完成散水绘制。在大门处,采用矩形命令rec,绘制1500X1000矩形,输入偏移命令向外偏移300,重复再偏移300,选中进行剪切操作,即完成台阶绘制。

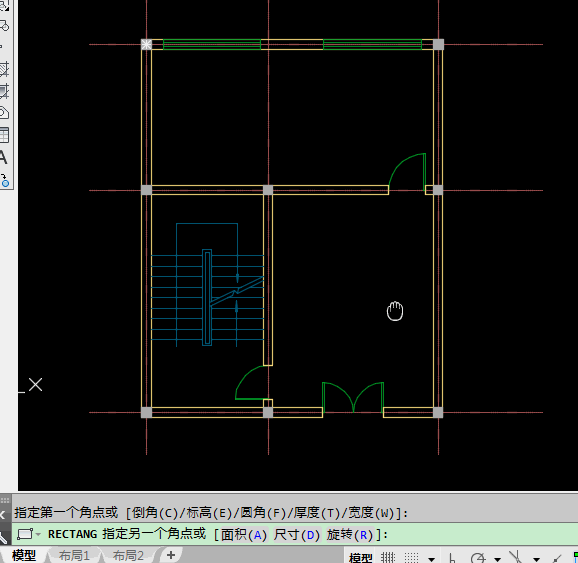

动图演示:


  1. 文字标注

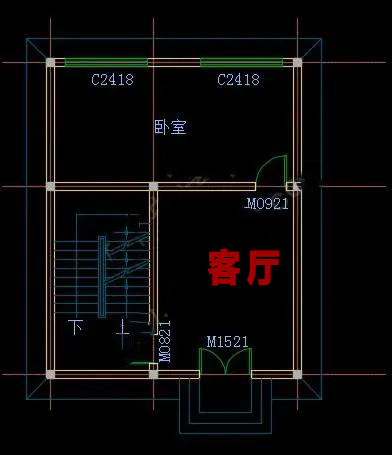

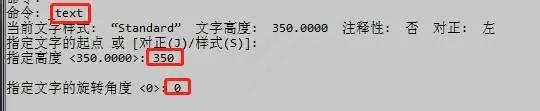

采用单行文字命令即可,CAD文字默认样式都是standard,这个只要未做要求,都可不做修改。主要设置的是高度。建筑制图要求文字是出图比例的3或3.5倍,即1:100出图,标注文字高度一般设为300或350。

门标注,M1521:M表示门,15表示门宽1.5m,21表示门高2.1m。窗标注同理。

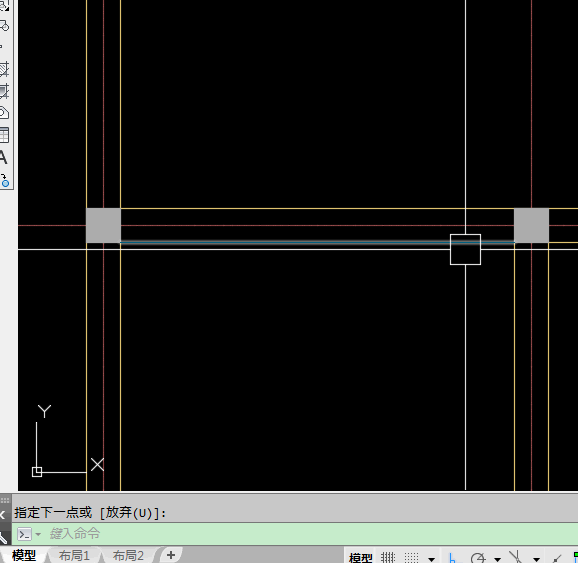

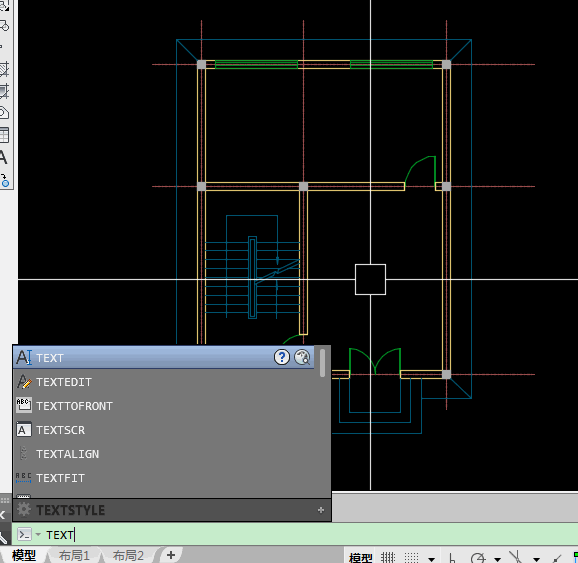

动图演示:


  1. 尺寸标注

尺寸标注采用标注中的基线及连续标注即可。标注重点在标注样式的设置上。纯CAD标注一般是标注设置好数值。无论什么比例画图,他都将以设置好的标注样式体现。而第三方软件,比如天正等,自身所带标注会根据画图比例的变化,标注大小随之发生变化。

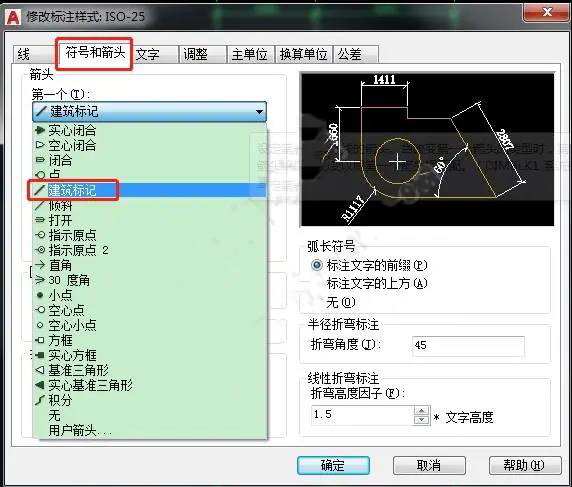

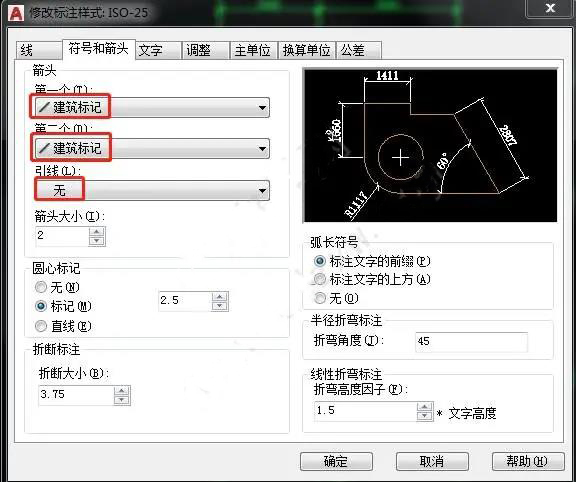

菜单栏,格式,标注样式。跳出标注样式设置窗口。可以选择一个现有样式进行修改,也可基于现有样式新建。此处我们采用修改。


将设置好的标注样式置为当前,将标注图层置为当前,即可开始进行标注。先采用线性标注,然后可采用基线及连续标注。

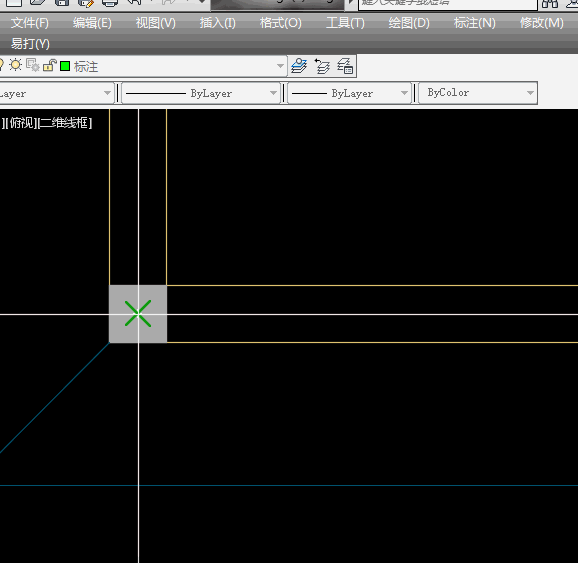

动图演示:


  1. 轴号绘制

绘制1000的直线,即轴号线。绘制半径为350的圆,并在其中插入350高,圆中心对齐的单行文字。横向自左向右以数字编号。纵向自下而上以英文字母编号。即完成。

动图演示:


引申:轴号还可以采用属性块方式进行绘制。但对于不熟练者其实更偏于麻烦。

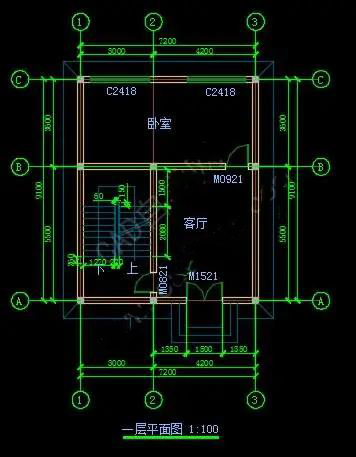

插入单行文字,注明图名及出图比例。即完成这个简单的平面图绘制。

小结

简单图已经基本囊括平面绘制的纯CAD所涉及操作。其他复杂的建筑平面可在此基础上,命令交叉重复使用绘制。
